Installation eines Maschendrahtzauns: Vollständige Schritt-für-Schritt-Anleitung für 3D-geschweißte Maschendrahtpaneele

Installation eines 3D-Schweißgitterzauns: Vollständige Schritt-für-Schritt-Anleitung

Ein Leitfaden für Auftragnehmer, der die Standortbesichtigung, Pfostenfundamente, Paneelmontage, Torinstallation und Endkontrolle abdeckt

Ein 3D-Schweißgitterzaun sieht einfach aus – Pfosten im Boden, dazwischen Paneele und Klammern, um alles zu halten. Doch die meisten Ausfälle sind nicht auf mangelhafte Herstellung, sondern auf mangelhafte Installation zurückzuführen. Pfosten wurden ohne ordnungsgemäße Ausrichtung gesetzt. Fundamente in uneinheitlicher Tiefe. Paneele mit falschem Klemmabstand. Tore ohne ausreichende Unterstützung. Jeder Fehler beeinträchtigt die strukturelle Integrität, das Erscheinungsbild und die langfristige Leistung.

Dieser Leitfaden behandelt den gesamten Installationsvorgang – von der Standortbesichtigung bis zur Endkontrolle – mit technischen Spezifikationen, Abstandstabellen und Qualitätskontrollpunkten.

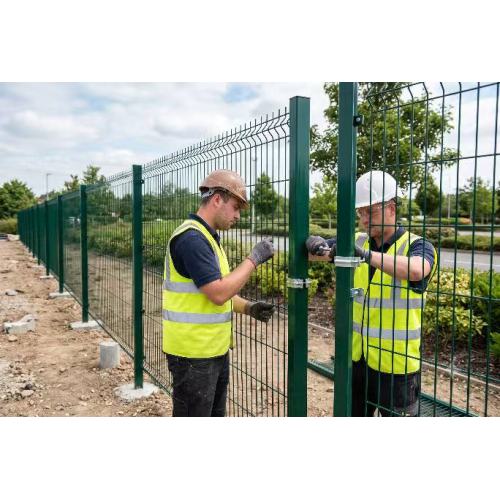

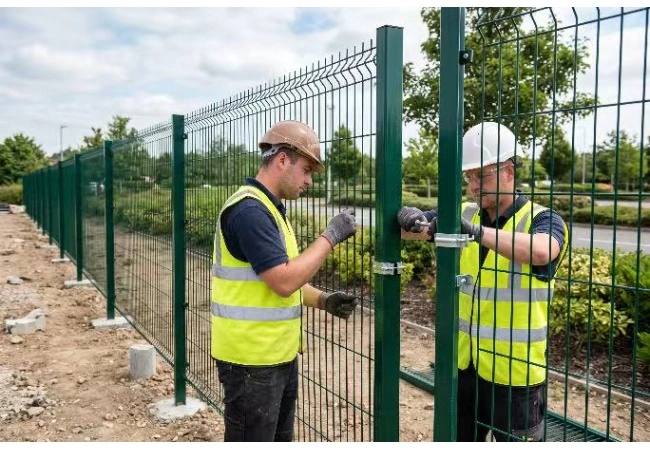

Installationsteam montiert 3D-geschweißte Gitterelemente – Ausrichtung, Klemmung und Sicherung

Phase 1: Vorinstallation

Werkzeuge zur Standortvermessung: Maßband (50 m+), Schnurschnur, Markierungsfarbe, Pfähle, Wasserwaage, Installationszeichnung.

Vorgehensweise: (1) Pfähle an Ecken/Toren eintreiben, Schnur verlegen. (2) Gesamtlänge messen, Paneelanzahl berechnen (Standard 2,5 m). (3) Markieren Sie die Pfostenmitten in Abständen von 2,5 m. (4) Auf unterirdische Versorgungsleitungen, Wurzeln und bestehende Strukturen prüfen. (5) Legen Sie für geneigte Standorte eine stufenförmige oder geneigte Installation fest.

Phase 2: Nach der Gründung

Verfahren für Betonsockel: Graben Sie ein Loch mit einem Durchmesser von 300 mm x mindestens 500 mm (2,0 m Höhe) oder 700 mm (2,4 m Höhe). Setzen Sie den Pfosten ein und richten Sie ihn vertikal auf zwei Achsen aus. Gießen Sie C20/C25-Beton, stopfen Sie ihn fest und neigen Sie ihn vom Pfosten weg. Vor der Montage mindestens 24 Stunden aushärten. Pfostenabstand: 2,5 m +/-5 mm.

Phase 3: Panelmontage

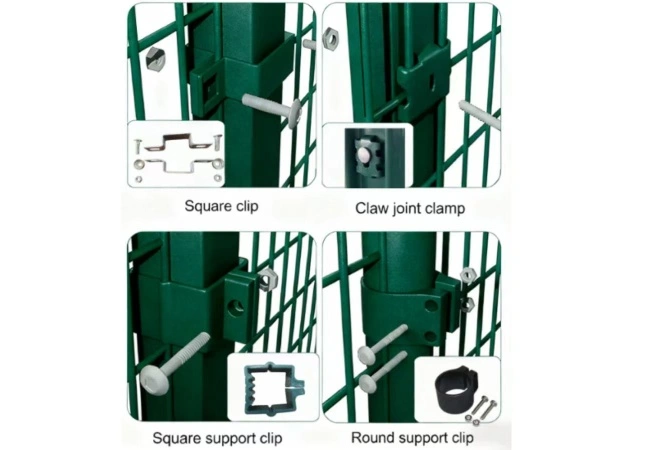

Detail der Klemmverbindung – Halterung, die das Paneel mit Diebstahlsicherungsschrauben am Pfosten befestigt

Montageschritte: (1) Das Paneel zwischen den Pfosten positionieren, vertikal ausrichten und prüfen, ob das Netz quadratisch ist. (2) Installieren Sie 4 Klammern pro Paneel (2 auf jeder Seite) auf 1/4 und 3/4 Höhe. Handfest + 1/4 Umdrehung anziehen – zu starkes Anziehen verformt den Draht oder reißt die Beschichtung. (3) Bringen Sie an den zugänglichen Seiten Diebstahlsicherungsbolzen an. (4) Füllstand und Lot prüfen. Abstand zwischen benachbarten Platten: 0–5 mm.

Phase 4: Torinstallation

Anforderungen an Torpfosten: Mindestens 60 mm (einflügelig) oder 76 mm+ (Fahrzeugtore). Fundament min. 700 mm, C25-Beton. Schritte: (1) Setzen Sie zuerst die Torpfosten ein – Öffnungsbreite +/-5 mm. (2) Rahmen auf ebener Fläche montieren, Winkel prüfen (90° +/-1°). (3) Tor aufhängen, Scharniere auf gleichmäßigen Abstand (10-15 mm) einstellen. (4) Riegel und Anschlag einbauen. (5) Testen Sie den Betrieb 10 Mal.

Phase 5: Endkontrolle

Fragen und Antworten

Installationsqualität = Zaunleistung

Ein 15-jähriger Zaun im Vergleich zu einem 3-jährigen Ausfall hängt von der Installationsqualität ab – richtige Fundamenttiefe, genaue Abstände, korrektes Klemmdrehmoment und vollständige Verarbeitungsdetails.

Für Auftragnehmer, die 3D-geschweißte Maschendrahtzaunpaneele, Pfosten, Klammern und Tore aus China beziehen – HDG + pulverbeschichtete Paneele (2,5 m x 2,0 m x 4,0 mm), passende Pfosten (48/60/76 mm), Klammersätze mit Diebstahlsicherungsbolzen – stellt die ANJIA GROUP alle Komponenten in unserem 72.000 m² großen Werk her. ISO 9001:2015 / CE, SGS/TUV-Auditdokumente verfügbar.
