Herstellung von Maschendrahtzäunen: Wie eine Fabrik eine gleichbleibende Schweiß- und Beschichtungsqualität sicherstellt

Werksmäßige Qualitätskontrolle für die Herstellung von geschweißten Maschendrahtzäunen

Ein tiefer Einblick in die Fabrikhalle in Schweißparameter, Verzinkungskontrolle, Pulverbeschichtungsanwendung und Chargenprüfung

Es treffen zwei Chargen „identischer“ 3D-Schweißgitterzaunelemente ein. Gleiche Abmessungen, gleicher Draht, gleiche Farbe. Die Installation erfolgt sauber – die Paneele sitzen gerade, die Beschichtung ist gleichmäßig. Die andere weist verzogene Bleche, inkonsistente Schweißnähte und eine Beschichtung auf, die beim Festziehen der Klemme abplatzt. Beide Fabriken beanspruchen eine ISO-Zertifizierung. Der Unterschied liegt nicht im Datenblatt, sondern im Produktionsprozess.

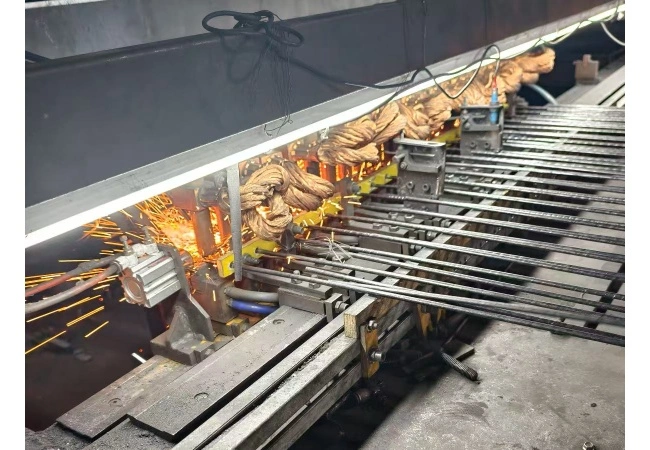

Automatisierte Widerstandsschweißlinie zur Herstellung von 3D-geschweißten Maschendrahtzaunelementen

Der Schweißprozess: Wo Konsistenz gewonnen oder verloren wird

Schweißen ist das erste kritische Qualitätstor. Jeder Schweißpunkt ist ein potenzieller Fehlerpunkt – eine schwache Schweißnaht führt zu einer Verformung des Blechs, während eine starke Schweißnaht die strukturelle Integrität aufrechterhält.

Automatisiertes Widerstandsschweißen: Moderne Fabriken nutzen SPS-gesteuerte Maschinen mit drei kritischen Parametern:

Wenn die Toleranz eingehalten wird (+/-2 % Strom, +/-0,01 s Zeit, +/-5 % Druck), erhält jeder Schweißpunkt die gleiche Hitze und den gleichen Druck – was zu einer gleichmäßigen Schweißfestigkeit über das gesamte Blech führt. Manuelles oder halbautomatisches Schweißen führt über eine 8-Stunden-Schicht zu inkonsistenten Ergebnissen – Ermüdung, Ablenkung und Werkzeugverschleiß führen zu Schwankungen.

Drei Ebenen der Schweißnahtprüfung:

Stufe 1 – In-Prozess: Die SPS überwacht jede Schweißnaht in Echtzeit. Abweichungen lösen einen Maschinenstopp und eine Warnung des Bedieners aus.

Stufe 2 – Visuell (pro Panel): Der Prüfer prüft auf Lücken, Spritzer, Drahtverschiebungen und diagonale Abweichungen.

Stufe 3 – Zerstörend (pro Charge): Verdrehungstest, Schältest (Widerstand > 500 N) und Querschnittsprüfung der Schmelzzone. Ein Fehler löst eine Chargensperre und eine Ursachenuntersuchung aus.

Diagonaltoleranz: Industriestandard <=2 mm für 2,5 x 2,0 m große Panels. Erfordert Präzisionsvorrichtungen, wöchentliche Kalibrierung und eine temperaturkontrollierte Umgebung. Fabriken mit einer Abweichung von 5–10 mm verwenden abgenutzte Vorrichtungen oder manuelles Schweißen ohne geeignete Vorrichtungen.

Der Beschichtungsprozess: Wo die Langlebigkeit bestimmt wird

Die Beschichtung ist das zweite entscheidende Qualitätstor. Ein Blech mit perfekten Schweißnähten, aber unzureichender Beschichtung rostet innerhalb von 2-3 Jahren.

Elektroverzinkung: Zink wird durch einen elektrolytischen Prozess abgeschieden. Beschichtungsgewicht: 8–12 g/m2 (1–2 µm). Geeignet für den Innen- oder kurzfristigen Außeneinsatz (1–5 Jahre).

Feuerverzinkung: Draht wird in ein Bad aus geschmolzenem Zink (450–460 °C) getaucht. Beschichtungsgewicht: >=245 g/m2 (35-70um) für Draht; >=65um für Panels. Metallurgisch gebunden, für langfristige Außenbewitterung (10-25 Jahre) geeignet.

Qualitätskontrollen der Beschichtung:

Badchemie: Zinkreinheit >=99,99 % (Primärbarren). Temperatur 450-460°C. Ein Aluminiumzusatz von 0,1–0,2 % verbessert die Haftung.

Überprüfung des Beschichtungsgewichts: Gravimetrisch oder magnetische Induktion. Häufigkeit: jede Charge (mindestens 3 Proben/100 Platten). Akzeptanz: >=65um für Panels.

Haftungstest: Biegetest (90° um den Dorn – keine Risse oder Abplatzungen) und Abschrecktest (1 Stunde kochendes Wasser – keine Blasenbildung).

Qualitätskontrolle im Werk – Messung des Drahtdurchmessers mit digitalem Messschieber

Pulverbeschichtung (Farbfinish):

Elektrostatischer Sprühauftrag von trockenem Polyesterpulver (60–120 µm), ausgehärtet bei 180–200 °C für 10–20 Minuten.

QC-Kontrollpunkte: Filmdicke (mindestens 60 µm Standard, 80–120 µm Premium). Gitterschnitt-Hafttest (ISO 2409). Farbkonsistenz (Spektrophotometer, deltaE <=1,5). UV-Beständigkeit (UV-Stabilisatoren für Außenanwendungen erforderlich).

Schweiß- und Beschichtungsintegration

Schweißspritzer und Beschichtungshaftung: Übermäßige Spritzer erzeugen raue Stellen, die zu Nadellöchern führen. Qualitätsfabrik entfernt Spritzer vor dem Beschichten.

Verzinkung und Schweißnahtintegrität: Feuertauchen bei 450 °C kann zu Rissen in unvollständigen Schweißnähten führen. Die Qualitätsfabrik führt vor dem Verzinken eine zerstörende Schweißnahtprüfung durch.

Beschichtung und Klemmverbindung: Eine zu hohe Schichtdicke an den Verbindungsstellen beeinträchtigt den Klemmsitz. Die Qualitätsfabrik kontrolliert die Beschichtungsdicke an den Verbindungszonen.

Fragen und Antworten

Von der Produktionshalle bis zum Projektstandort

Konsistente Schweißparameter, kontrollierte Verzinkungschemie, präzises Auftragen der Beschichtung und strenge Inspektionsprotokolle unterscheiden einen Zaun, der 15 Jahre lang funktioniert, von einem, der in 3 Jahren ausfällt. Für Käufer, die geschweißte Maschendrahtzaunpaneele beziehen – 3D-Schweißgeflecht, Sicherheitszaun, kundenspezifische Systeme mit HDG (>=65 µm) und Pulverbeschichtung (60–120 µm) – betreibt die ANJIA Group eine 72.000 m² große Anlage mit vollautomatischen Schweißlinien im eigenen Haus Verzinkung und Pulverbeschichtung. ISO 9001:2015 / CE-zertifiziert, mit Prüfberichten von SGS und TÜV Rheinland. Pro Charge werden Schweißparameterprotokolle, Schichtdickenaufzeichnungen und Spektrophotometer-Farbmessungen bereitgestellt.

Verwandt: Geschweißtes Drahtgeflecht | 3D-Zaun | Sicherheitszaun | PVC-beschichteter Draht | Temporärer Zaun | Maschendrahtzaun | Zaunlösungen
